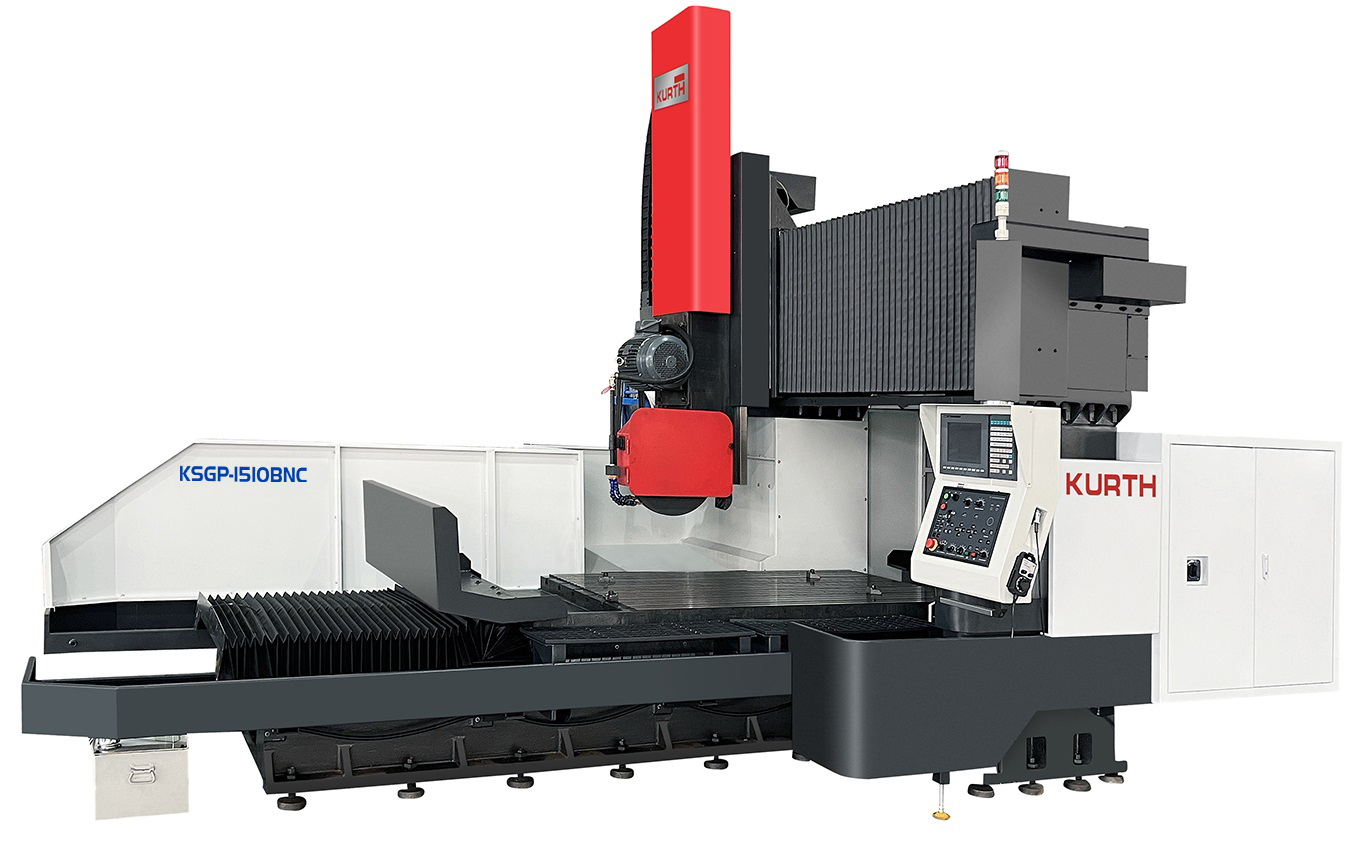

KSGP系列數控龍門平面磨床技術規格書

X、Y、Z三軸聯動，標配臺灣新代（SYNTEC）數控系統

特點介紹：

1、床身均采用高級鑄鐵，經由有限元素分析計算，并具極佳的抗彎及抗扭應力，更能確保各鑄件體的穩定性。

2、工作臺之滑軌貼有特氟龍，以減少低組尼系數使工作臺運行平穩增長機臺使用壽命。
3、前后與上下軸均采用高精密超荷重線性滑軌，其高負荷、低磨耗，能確保最小移動量，并確保長期使用之精度。
4、前后、上下軸均采用C3級高精密滾珠導螺桿，具高傳動效率與精度，另搭配MPG機構，手動進給輕巧與精確。
5、臺灣原裝精密研磨主軸，內部配制日本原裝NSK高精度軸承，軸向/徑向偏擺精度≤2μm以內。

6、Y、Z兩軸用伺服電機+滾珠絲桿直聯驅動，達到微量進給的需要，最小進刀量1μm。

7、自動循環潤滑供油裝置定時定量給導軌和螺桿進行適量潤滑，有效維護和提升磨床使用壽命。

8、本磨床標配臺灣新代SYNTEC數控系統，內置自動平面、溝槽、臺階、砂輪自動修整等客制程序，操作簡單、方便，可零基礎操作上崗。

9、整機無償保修12個月，其中機械精度保修18個月，人為因素除外。

10、銷售咨詢熱線：135-8587-5757

機械規格參數：

型號/Modle		KSGP-1510BNC/CNC	KSGS-2012BNC/CNC	KSGS-2512BNC/CNC
加工能力Capacity	研磨面積	1500mm×1000mm	2000mm×1200mm	2500mm×1200mm
	Gringing surface of table	1500mm×1000mm	2000mm×1200mm	2500mm×1200mm
	左右最大行程（X軸）	1650mm	2150mm	2650mm
	Max. Travel	1650mm	2150mm	2650mm
	前后最大行程（Y軸	1400mm	1600mm	1600mm
	Max. Travel	1400mm	1600mm	1600mm
	龍門立柱間距	1400mm	1600mm	1600mm
	Distance between columns	1400mm	1600mm	1600mm
	主軸中心至工作臺面最大距離（臥）	750mm	750mm	750mm
	Spindle Centel Height From Table	750mm	750mm	750mm
	主軸中心至工作臺面最大距離（立）	550mm	550mm	550mm
	Spindle Centel Height From Table	550mm	550mm	550mm
左右進給	驅動方式 Driven	BNC系列：油壓驅動Hydraulic	BNC系列：油壓驅動Hydraulic	BNC系列：油壓驅動Hydraulic
	驅動方式 Driven	CNC系列：伺服電機驅動 Servr motor	CNC系列：伺服電機驅動 Servr motor	CNC系列：伺服電機驅動 Servr motor
	工作臺速度 Table Speed	BNC系列：2-25m/min	BNC系列：2-25m/min	BNC系列：2-25m/min
	工作臺速度 Table Speed	CNC系列：0-16m/min	CNC系列：0-16m/min	CNC系列：0-16m/min
	導軌結構 Lead Rail	雙“V”型導軌	雙“V”型導軌	雙“V”型導軌
	導軌結構 Lead Rail	Double "V" Type	Double "V" Type	Double "V" Type
前后進給	進給量 Intermittent Cross Feed	BNC系列：0.005mm	BNC系列：0.005mm	BNC系列：0.005mm
	進給量 Intermittent Cross Feed	CNC系列：0.001mm	CNC系列：0.001mm	CNC系列：0.001mm
	進給速度 Continuous Cross Feed	0-2000mm/min	0-2000mm/min	0-2000mm/min
	導軌結構 Lead Rail	硬軌	硬軌	硬軌
	導軌結構 Lead Rail	Type	Type	Type
上下進給	進給量 Intermittent Cross Feed	0.001mm	0.001mm	0.001mm
	進給速度 Continuous Cross Feed	0-1000mm/min	0-1000mm/min	0-1000mm/min
	導軌結構 Lead Rail	硬軌	硬軌	硬軌
砂輪	尺寸（外徑×厚度×內孔） Dimension (D×W×L）	?600mm×50mm×?203	?600mm×50mm×?203	?600mm×50mm×?203
砂輪	砂輪轉速 50HZ/60HZ Spindle Speed 50HZ/60HZ	1050/1200R.p.m	1050/1200R.p.m	1050/1200R.p.m
馬達	主軸馬達 Spindle Motor	15KW/18HP	15KW/18HP	15KW/18HP
	前后/上下伺服馬達 Cross/Vertical Servo Motor	X:5.9KW(CNC適用） Y:2.4KW Z:2.4KW	X:5.9KW(CNC適用） Y:2.4KW Z:2.4KW	X:5.9KW(CNC適用） Y:2.4KW Z:2.4KW
	油壓馬達 Hydraulice Motor	5.5KW/7.5HP	5.5KW/7.5HP	5.5KW/7.5HP

隨機附件清單：

序號	配件名稱	序號	配件名稱
1	臥軸靜壓主軸+油箱	12	磁鐵過濾裝置
2	工作臺潤滑油箱（不含油）	13	臥軸潤滑裝置
3	臥軸法蘭	14	工作燈
4	臥軸砂輪Φ61075Φ203mm	15	工作臺鈑金
5	前操作安全觀察門	16	工具箱一套
6	側拉式操作箱	17	電氣及操作說明書
7	主軸變頻器（砂輪恒速功能）	18	地錨+方形墊鐵
8	沖水裝置（含水箱+水泵）	19	地腳墊塊
9	工作臺液壓站（不含油）	20	大墻板鈑金+后全封閉
10	接水槽+前踏板	21	電永磁磁盤1200X1500mm+控制器
11	油霧回收機	22

關鍵配置清單：

品名	制造商	區域
Spindle（opt.）動靜壓/靜壓主軸（選裝）	KURTH	中國
Mainshaft bearing 機械主軸軸承	NSK/FAG	日本/法國
Hydraulic system 液壓系統	駿全興	中國臺灣
Guide rail wear plate 導軌耐磨片	克普典	日本
Hydraulic cooler 液壓冷卻機	颯盟	昆山
Automatic lubricating device 自動潤滑裝置	勝祥	臺資
Electrical components 電器元件	施耐德	法資
Congtroller 控制器	KURTH-新代	中國臺灣
Spindle motor 主軸馬達	富田	臺資
Hydraulic motor 液壓馬達	群策	臺資
Servo motor 伺服馬達	新代	臺資
motor controller 驅動器	新代	臺資
Frequency converter 變頻器	士林/臺達/施耐德	臺資/法資
BALL screw 滾珠螺桿	DTK/TBI/AHK	中國臺灣
Oil cylinder 油壓缸	晟展/恒拓	中國
Water filter 過濾水機	KURTH	中國
